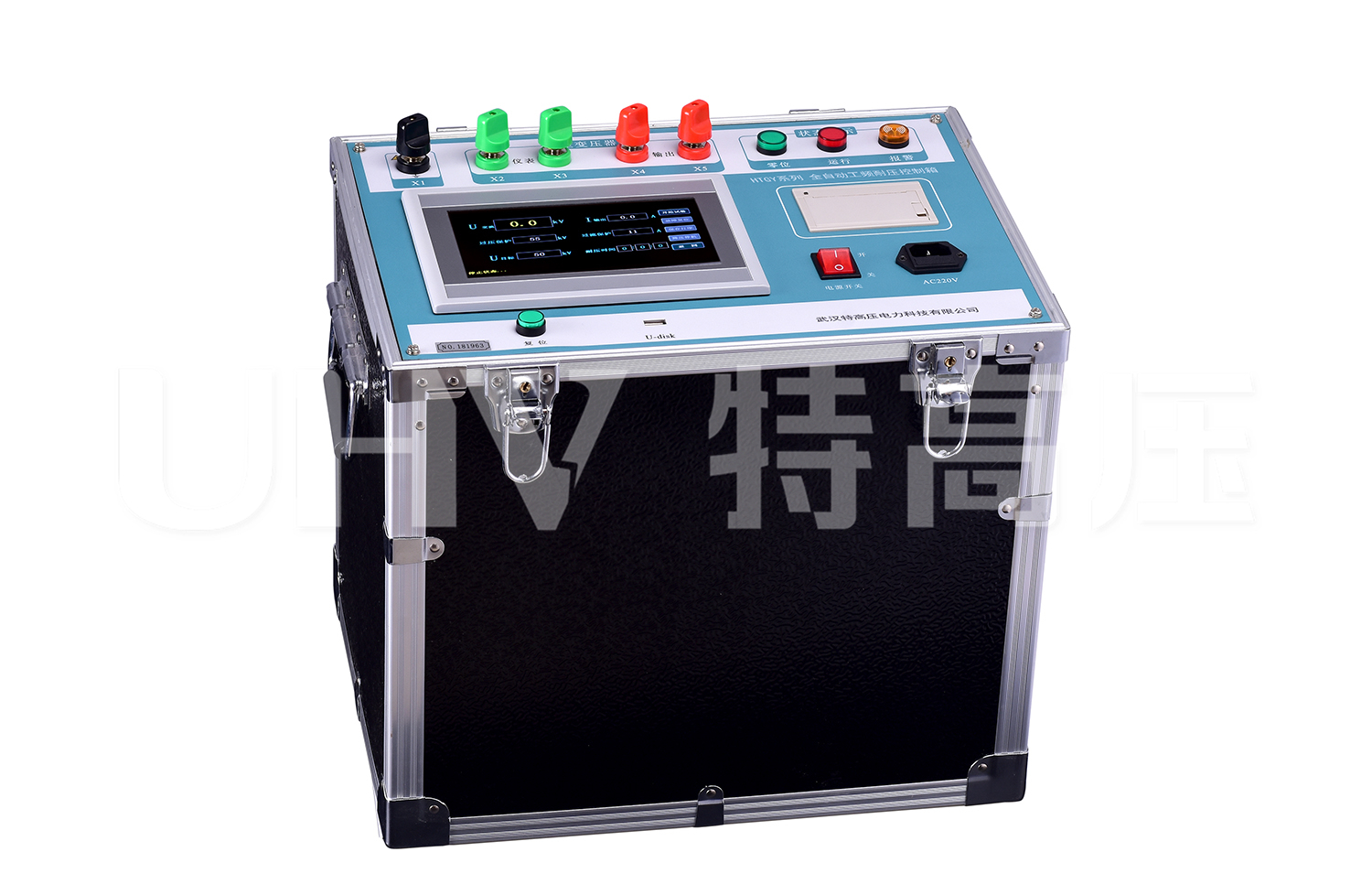

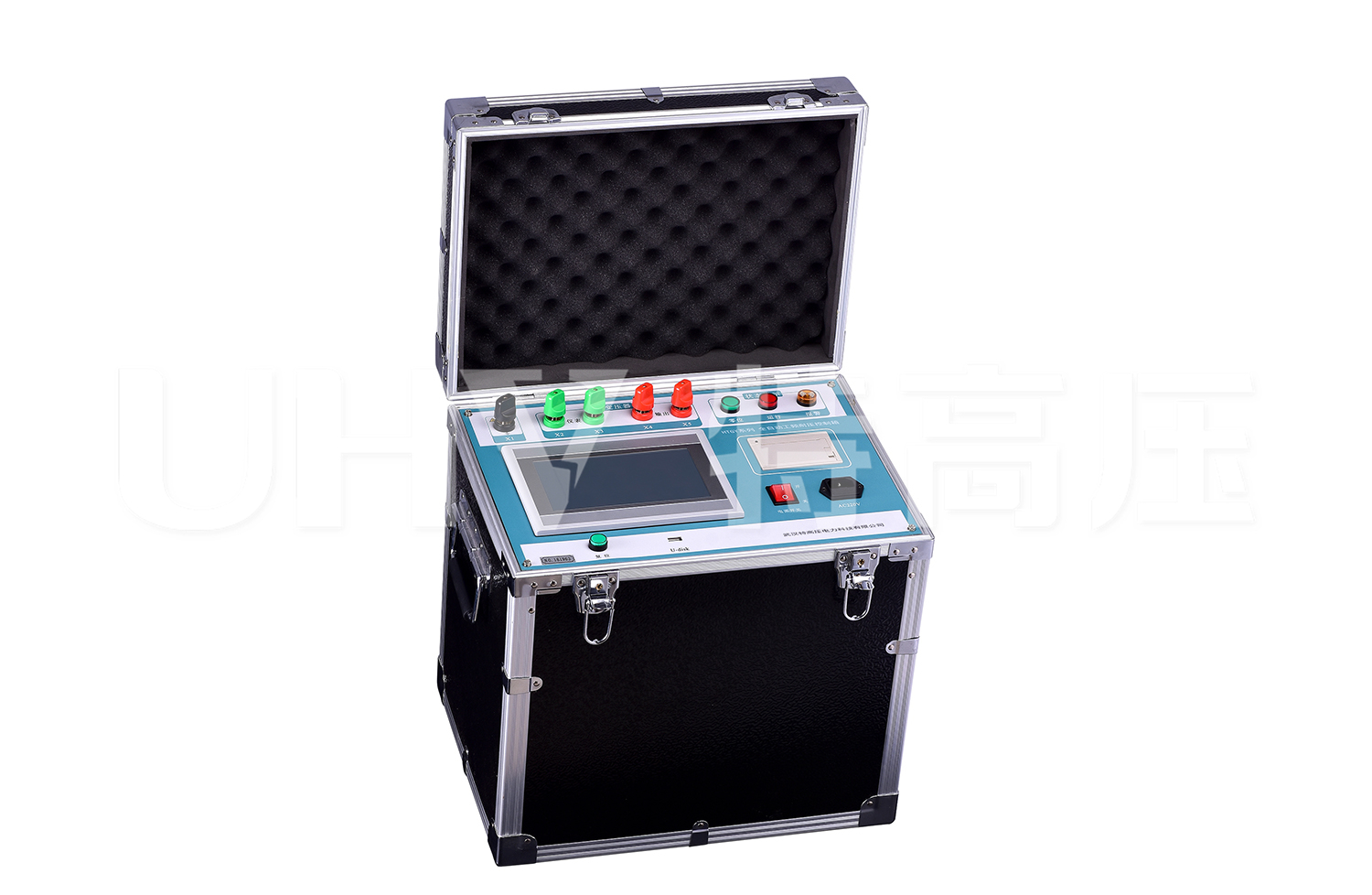

HTGY系列全自動工頻耐壓控制箱

所屬分類：高壓絕緣耐壓設備

產品時間：2022-04-25

簡要描述：試驗變壓器的專用配套設備，可以無縫對接不同等級的各種試驗變壓器參考標準：DL/T 848.2-2018，DL/T 474.4-2018 產品說明書檢定證書標準及規程產品圖集操作視頻采用硬、軟件抗干擾技術相結合高精度觸摸屏操作，所有功能均可通過觸摸設定直接設定試驗變壓器變比(此功能帶密碼保護) 注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

HTGY 系列全自動工頻耐壓控制箱是特高壓生產的試驗變壓器的專用配套設備，該控制箱具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。

HTGY 系列全自動工頻耐壓控制箱采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文接口，操作簡單明了。全部測試項目可以設定后自動進行測試，無須人工干預。

本系列自動工頻耐壓控制箱采用全新平臺 PLC 組態控制，可以無縫對接不同等級的各種試驗變壓器，并可以進行軟件校準，大大提升儀器的適用性。

產品別稱：全自動工頻耐壓控制箱、工頻耐壓控制箱

產品參數

技術參數

額定容量	2～5kVA
低壓電流	0～22A
低壓電壓	0～250V
儀表電壓	0～100V
控制箱電壓測量精度	0.5%FS±3字
控制箱電流測量精度	0.5%FS±3字
系統測量精度	1.5%FS+3字
計時長度	0～3時59分59秒
電源電壓	AC220V±10%；50Hz±1Hz

主要產品規格

規格型號	容量	電源			輸出		參考重量
規格型號	容量	相數	（V）	(A)	（V）	(A)	參考重量
HTGY-2/220	2	1	220	9	0～250	8	14
HTGY-3/220	3	1	220	13	0～250	12	16
HTGY-5/220	5	1	220	22	0～250	20	18

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

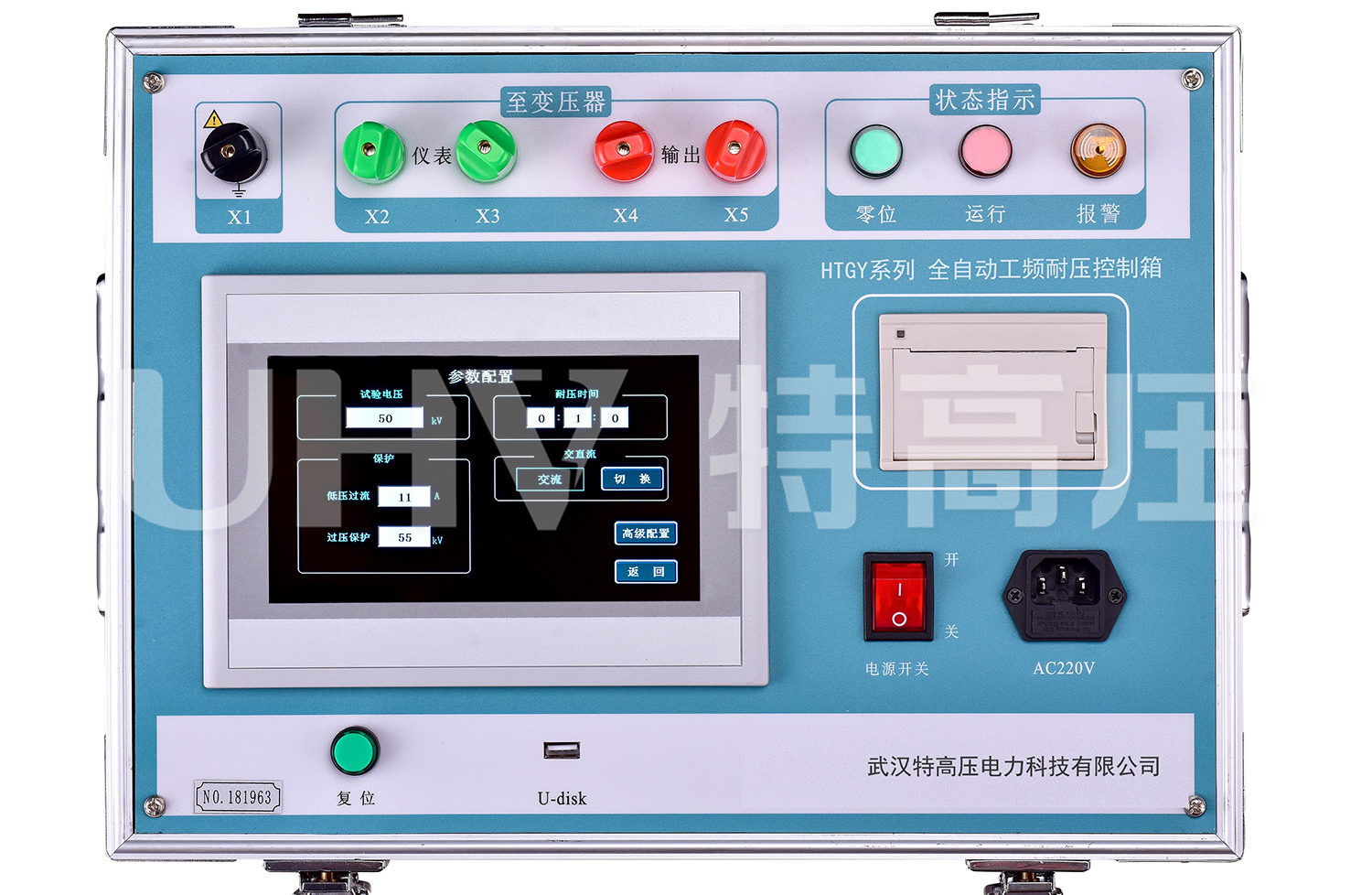

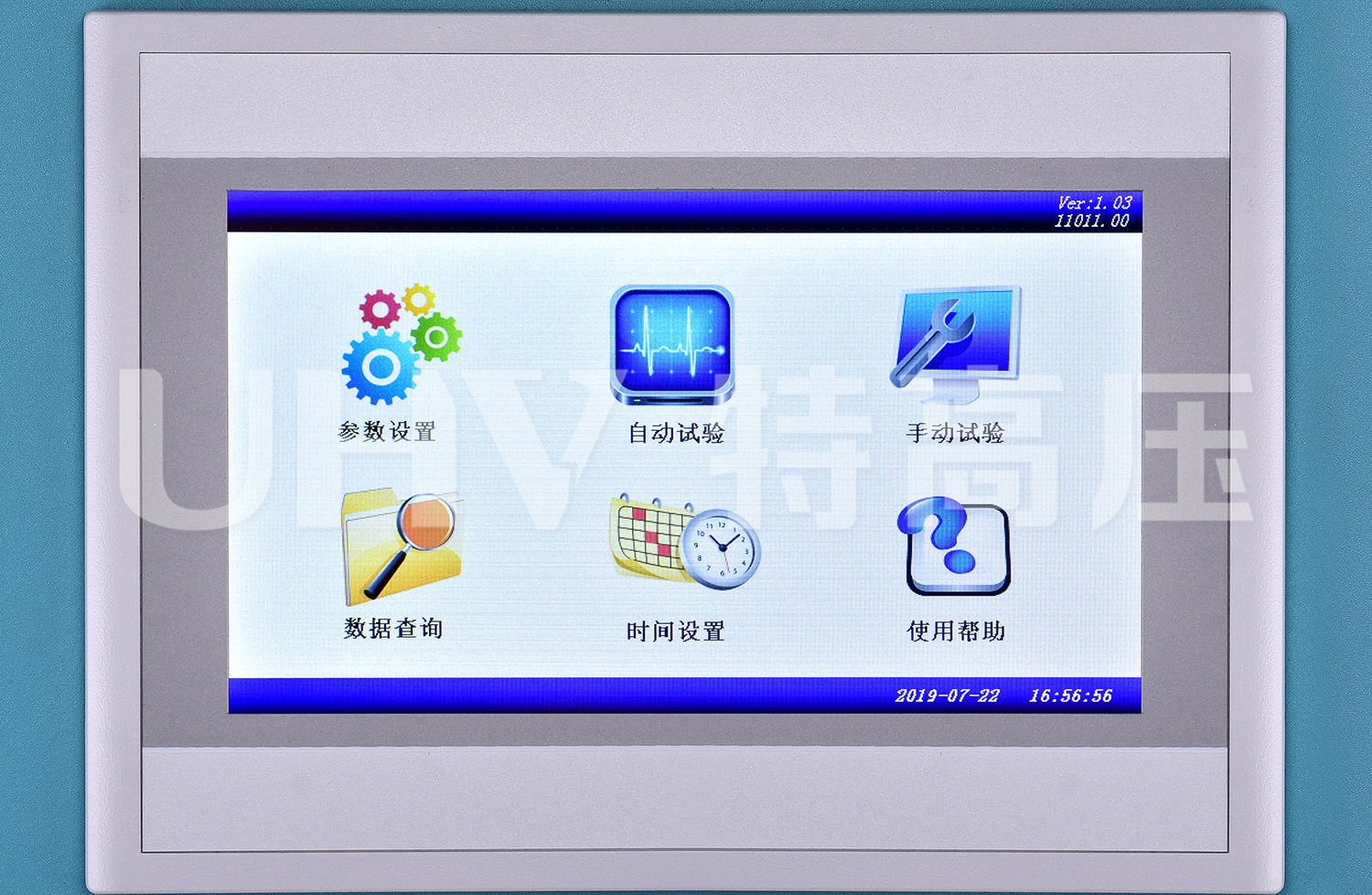

1、采用高分辨率 7 英寸高亮度全彩 PLC 觸摸顯示屏（分辨率800×480），電壓、電流、時間、狀態信息及提示信息等全部同屏顯示，讀數清晰、直觀；
2、全中文界面，操作簡單明了，可適應多種應用場合；
3、高精度觸摸屏操作，所有功能均可通過觸摸設定，提高了產品的安全性、可靠性；
4、全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；
5、直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制箱可與多臺變壓器相互配套使用；
6、狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；
7、試驗過程中，屏上有試驗進行中的顯示，時刻提醒操作人員注意安全；
8、試驗出現異常時可以進行聲光報警功能；
9、自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
10、手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；
11、升壓速度智能控制，當電壓達到目標電壓 90%時，為保證精準達到目標電壓升壓速度會自動減慢；
12、升壓速度可設置，可根據配備的不同試驗變壓器的變比來調整升壓速度，達到更加合理的效果；
13、采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強；
14、自帶打印功能，可以將試驗數據及試驗日期等內容進行快速打?。?
15、USB 轉存功能，可以將保存的試驗數據通過 USB 接口導出到 U 盤做長久的備份；
