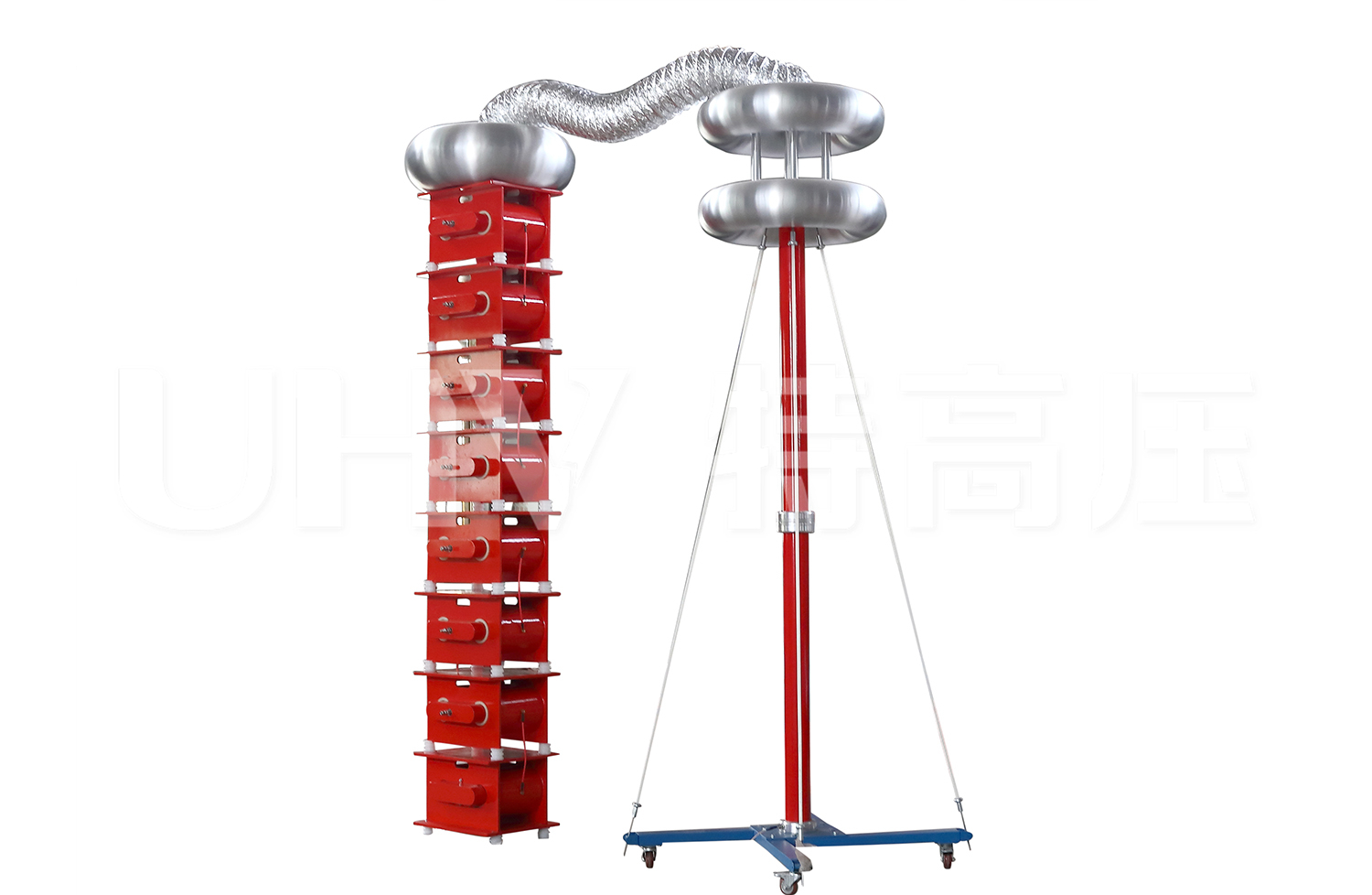

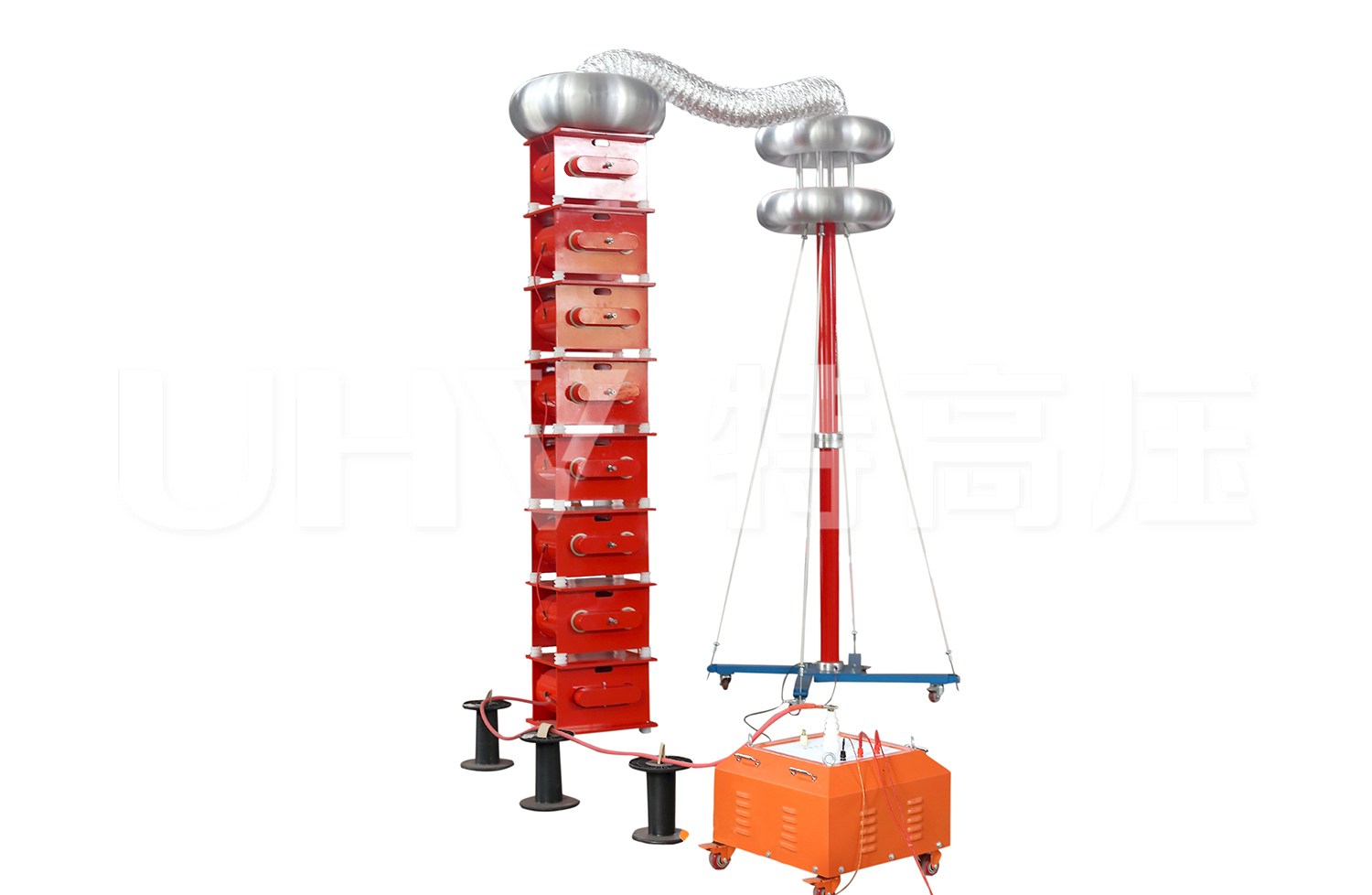

XZB-H 工頻串聯諧振升壓裝置(CVT)

所屬分類：串聯諧振試驗裝置

產品時間：2022-04-25

簡要描述：用于500kV及以下的電容式電壓互感器現場校驗的可調式諧振裝置參考標準：GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018 產品說明書檢定證書標準及規程產品圖集視頻拍攝中諧振計算器輸出電壓電流波形穩定良好僅需電源容量為試驗容量的1/Q倍保護功能完善注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

電容式電壓互感器(CVT)在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理條件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求，串聯諧振升壓裝置是國內最先用于現場校驗的可調式諧振裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。

產品別稱：CVT檢驗用諧振升壓裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、互感器校驗用串聯諧振升壓裝置、串聯諧振試驗設備、串聯諧振升壓裝置

產品參數

技術參數

額定容量	80kVA
額定電壓	160kV
可調電感量范圍	65~130H
額定頻率	50Hz
額定電流	0.5A
可調間隙范圍	0~300mm

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、由于諧振無功全補償，電源和設備的功率僅為被試品所需容量的1/10以下（1/Q>10）；同容量的體積小，重量輕，裝置輸出容量大而所需配置的電源容量小，價廉，使用操作便捷而安全；
2、串聯諧振實際是個電流濾波回路，使通過被試品的電流基本是基波電流，輸出電壓的波形畸變率（THD）極小，優于現有所有類型的交流耐壓設備；
3、試品閃絡或擊穿后的短路電流僅為短路前試驗電流的1/10以下的（1/Q）能有效防止擊穿后擴大對故障點的損傷；
4、閃絡后立即自動熄弧，熄弧后恢復諧振狀態電壓建立的過程較長（秒數）是一個穩態的建立過程，既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險。
